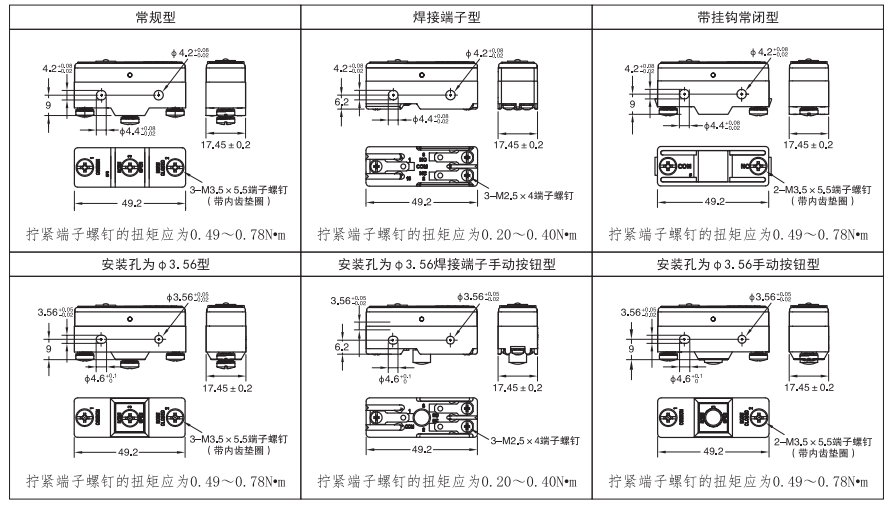

外形圖僅展示常規型的例子，其它端子型的詳情參考上述“■基座的種類/形狀”項目。

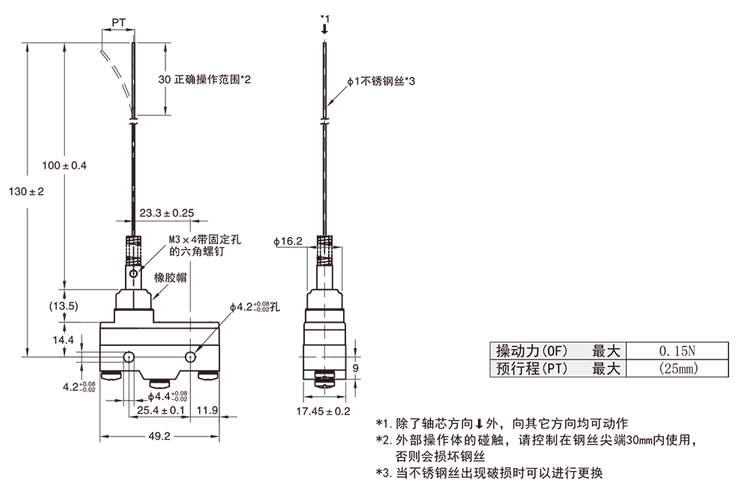

注：以下各機型外形圖中的未注公差為±0.4mm。
大容量、長壽命、高精度用途廣泛的微動開關
通斷容量高達15A，可廣泛應用于各種工業設備中。還有通斷容量為毫安級的微小負載型規格，可用于電子電路中作信號控制開關。
開關操動迅捷，精度高，重復動作誤差極小。(以RZ-15G型號為例時)
該系列開關傳動形式極其豐富，還可根據用戶的要求定制特殊的傳動方式。
可定制防滴水型開關，防水等級為IP62。
已獲產品認證:UL/CUL、CCC、CE、VDE。
產品符合ROHS指令要求。
| 分類項目 | RZ-15 | RZ-01H | RZ-15(軟桿型) | RZ-15H2 | |
| (微小負載型、軟桿型除外) | |||||
| 允許操作速度 | 0.01mm~1m/s*1 | 1mm~1m/s | 0.01mm~1m/s | ||
| 允許操作頻率 | 機械 | 240次/min | 120次/min | 240次/min | |
| 電氣 | 20次/min | ||||
| 絕緣電阻 | 100MΩ以上(DC500V兆歐表) | ||||
| 接觸電阻 | 15mΩ以下(初期值) | 50mQ以下(初期值) | 15mΩ以下(初期值) | 15mΩ以下(初期值) | |
| 耐壓 | 同極端子之間 接點間隔GAC 1， 000V 50/60Hz 1min 接點間隔HAC600V50/60Hz 1min 接點間隔EAC 1， 500V 50/60Hz 1min | 同極端子之間接點間隔GAC 1， 000V 50/60Hz1min接點間隔HAC600V50/60Hz1min | 同極端子之間AC600V50/60Hz1min | ||
| 帶電金屬部件與地線之間、各端子與不帶電金屬部件之間AC2，000V50/60Hz1min | |||||
| 振動 | 誤動作 | 10~55Hz雙振幅1.5mm*4 | 10~20Hz雙振幅1.5mm*4 | 10~55Hz雙振幅1.5mm*4 | |
| 沖擊 | 耐久 | 最大1，000m/s2 | |||
| 誤動作 | 最大300m/s2*2*4 | 最大50m/s2*4 | 最大100m/s2 | ||
| 壽命 | 機械 | 接點間隔G、H2，000萬次以上*3 接點間隔E30萬次以上 | 100萬次以上 | 2，000萬次以上*3 | |
| 電氣 | 接點間隔G、H50萬次以上 接點間隔E10萬次以上 | 10萬次以上 | 50萬次以上 | ||
| 保護結構 | 一般型 | IP00 | |||
| 防滴型 | IP62相當(不含端子部分) | ||||
| 觸電保護級 | Class I | ||||
| PTI(漏電特性) | 175 | ||||
| 使用環境溫度 | 一般型 | -25~+80℃(不結冰) | |||
| 防滴型 | -15~+80℃(不結冰) | ||||
| 使用環境濕度 | 一般型 | 35~85%RH | |||
| 防滴型 | 35~95%RH | ||||
| 重量 | 約22~58g | 約42~48g | 約22g | ||
1.按鈕型的情況(杠桿型為按鈕部分的數值)(其他型號請另外垂詢)
2.RZ-15G針狀按鈕型的情況;
3.針狀按鈕型的情況，針狀按鈕型以外為1,000萬次以上;
4.誤動作在1ms以內。
